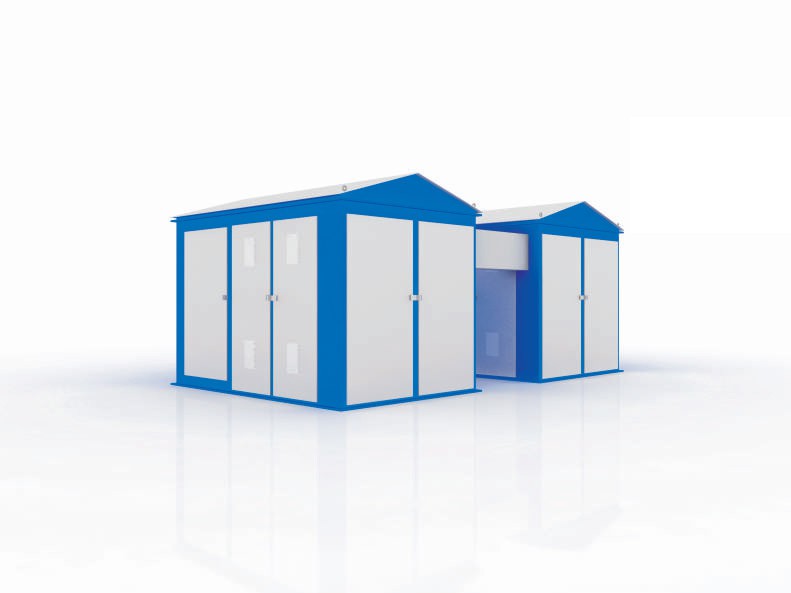

Подстанция трансформаторная 2КТПн - 160 кВа
Оформить заказ
Подстанция трансформаторная 2КТПн - 160 кВа
Подстанция трансформаторная 2КТПн - 160 кВа
Подстанция трансформаторная 2КТПн - 160 кВа
Подстанция трансформаторная 2КТПн - 160 кВа

Подстанция трансформаторная 2КТПн - 160 кВа

Цена

290 000 руб.

В наличии
Оформить заказ
обновлена 14.10.2024
Описание
Доставка и оплата
Назначение 2КТП

Комплектные трансформаторные подстанции 2КТП предназначены для преобразования электроэнергии с целью понижения высокого напряжения 6 или 10 кВ до 380 (220) вольт. Они применяются для электроснабжения промышленных и бытовых потребителей.

Для эксплуатации трансформаторной подстанции КТПн - 160 кВа необходим трансформатор ТМ 160/10(6)/0,4

Устройство 2КТП

Основным элементом трансформаторной подстанции является понижающий силовой трансформатор (Масляный или сухой), который через устройство ввода со стороны высшего напряжения УВН подключается к воздушной или кабельной высоковольтной линии ввода. Со стороны низшего напряжения через распределительное устройство РУНН к понижающему трансформатору подключаются потребители электроэнергии.

Для защиты трансфарматорной подстанции 2КТП от перегрузок, коротких замыканий и перепадов напряжения применяются разрядники и ограничители напряжения, а также автоматические выключатели или рубильники с предохранителями.

Для предотвращения поражения электрическим током обслуживающего персонала и других лиц оборудование подстанции 2КТП размещается в металлическом либо железобетонном корпусе, оборудованном электрическими и механическими блокировками. Корпус трансформаторной подстанции 2КТП делится на отсеки - для высоковольтного оборудования коммутации и защиты, для понижающего силового трансформатора и распределительного устройства низкого напряжения.

Для контроля за качеством электроэнергии комплектные трансформаторные подстанции оборудуются контрольно-измерительной аппаратурой (указатели напряжения, приборы для измерения напряжения и тока) и приборами учета электроэнергии.

При монтаже подстанции 2КТП необходимо соблюдать следующие требования:


расстояние от неизолированных токоведущих частей напряжением 6-10 кВ должно быть не менее 4,5 метра, а напряжением 0,4 кВ - не менее 3,5 м.
должны быть приняты меры, исключающие возможность проезда автотранспорта между КТП и опорами воздушных линий.




ООО "ЗАВОД ПОДСТАНЦИЯ" обращает Ваше внимание на следующие сопутствующие виды товаров: Трансформаторы с ревизии ТМ ТМГ ТМН ТМЗ ТДТН

ТМ 160/10(6)/0,4

ТМГ 160/10(6)/0,4
Наличие: В наличии
